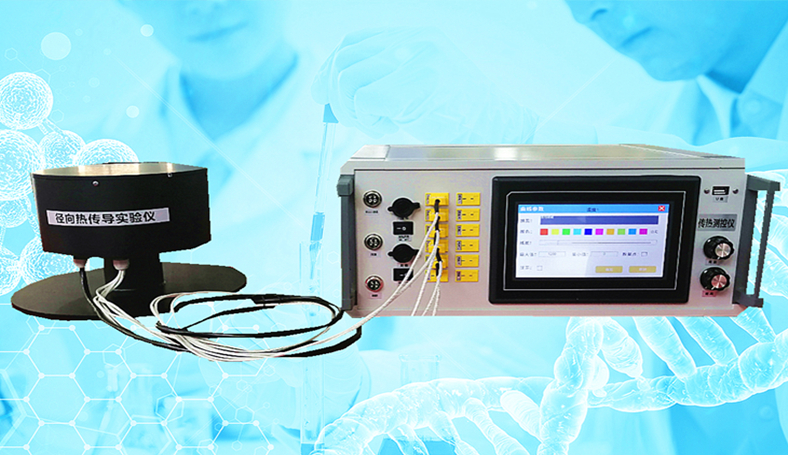

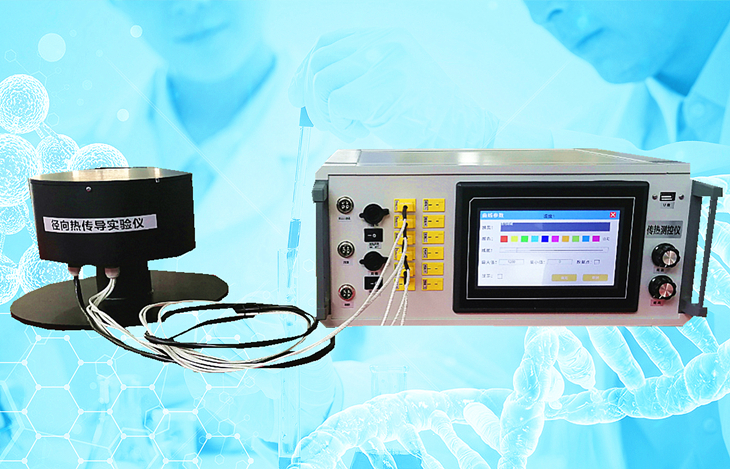

徑向熱傳導實驗儀是一臺研究固體一維徑向穩態導熱，測量溫度/半徑分布關系、驗證徑向導熱理論的實驗教學設備，與傳熱測控儀配合使用，可進行多組教學實驗，全面覆蓋一維徑向穩態導熱理論，測量材料導熱系數，測量精度高，觀察加熱啟動過程中的溫度動態變化及不同位置的時間延遲現象，結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果。
模塊化設計，與其他模塊共用傳熱測控儀，彼此之間可分別獨立進行實驗。
研究一維徑向穩態導熱理論：對數溫度分布，傳熱速率與導熱系數及溫度分布關系等。
根據傳熱速率和溫度分布反算材料導熱系數。
學生可獨立操作并進行實驗。
傳感器采用國際一流品牌，測量精度高，響應快速。
操作簡單，維護方便。

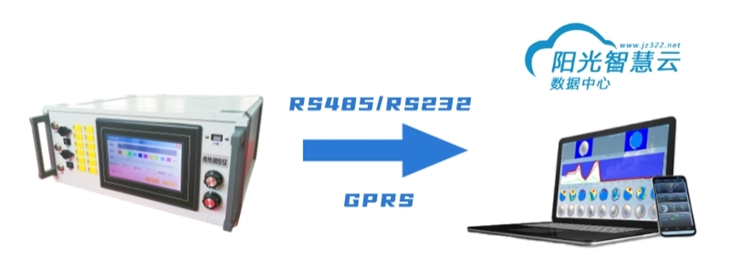

支持RS485或RS232等有線通訊方式，或GPRS無線通訊方式。
可單機使用，獨立完成實驗，也可以與上位機軟件配合使用，實現更多數據分析功能。
說明書包含試驗對應的理論和公式，理論值與試驗數據的對比，誤差分析。
電量傳感器與加熱裝置連接，用來測量加熱裝置的工作電壓和工作電流。
內置存儲器可存儲數據4萬條，另外還支持外置U盤存儲，實現無限量存儲。

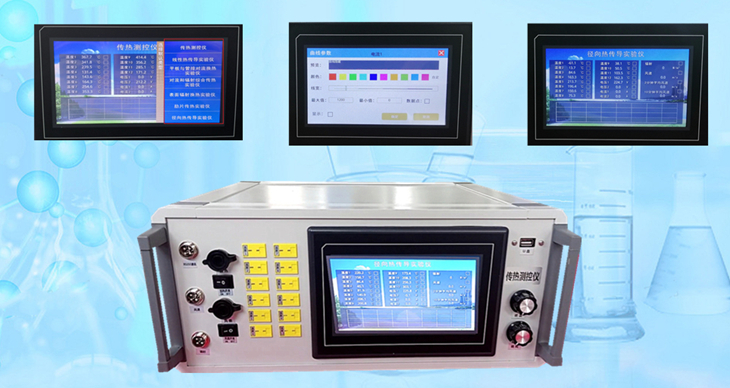

傳熱測控儀的曲線分析功能強大，各項監測數據均可在曲線分析的界面有所呈現，且曲線的顏色、線條、最大值、最小值、數據點等都可以在顯示屏上進行設置。
配置GPRS模塊可實現數據的無線傳輸及遠程控制，數據還可上傳云平臺，實現云端的數據管理。
l 圓盤徑向導熱溫度分布及材料導熱系數測量。
l 徑向熱傳導理論公式驗證。
l 圓盤瞬態熱傳導觀測。

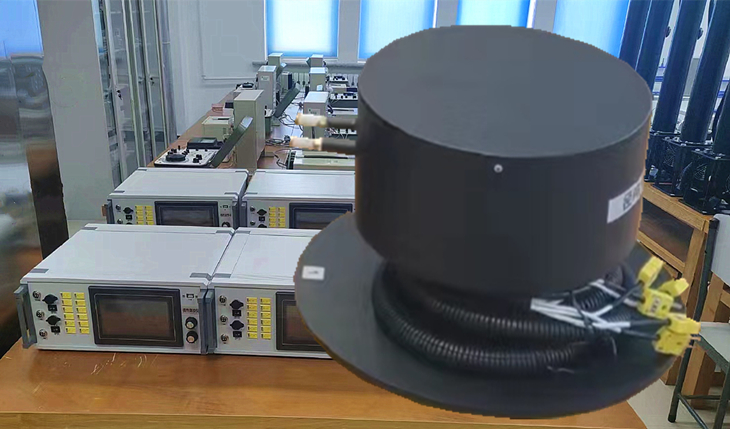

l 凹槽底座，凹槽設置從底部向上支撐圓盤的第一支撐部。
l 加熱裝置，在圓盤中心裝有加熱裝置，可以均勻的對圓盤進行加熱。
l 水冷管道，圓盤外殼邊緣有水冷管道的進出水口，水冷管道盤繞在圓盤周面，焊接成一體。
l 溫度傳感器，徑向等距分布放置溫度傳感器，有效的測量出圓盤徑向方向的溫度分布情況。
l 傳熱測控儀，用于溫度數據采集、 加熱裝置的控制、信號的讀取及數據存儲和數據通訊。
l 根據實驗需求調節傳熱測控儀上的旋鈕，對加熱電壓進行調節，使加熱裝置對金屬棒進行加熱，根據實驗需要記錄測溫元件的溫度數據變化進行科學實驗。
l 將徑向熱傳導試驗儀的進、出水口用膠管與冷水循環供水系統的出、回水口相連，使冷水循環達到降溫作用。
適用于各高校及科研所對于塑料薄膜、橡膠、細金屬絲、纖維和細線、鋁箔、銅箔、生物材料、高分子材料、薄金屬、高強度金屬絲、部件、緊固件、復合材料等材質的導熱研究。
