光伏環境監測儀

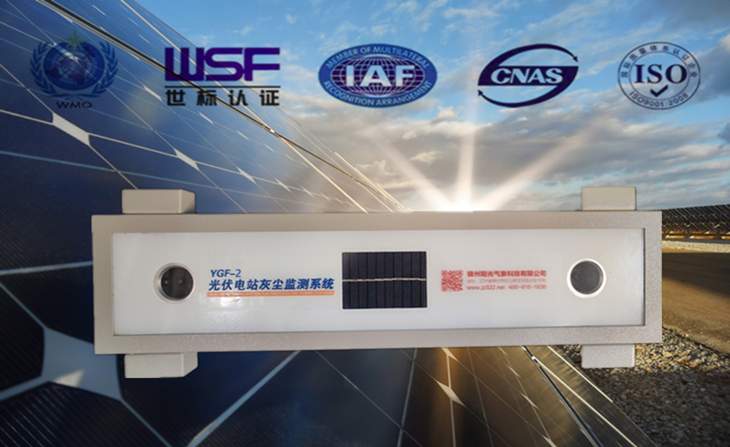

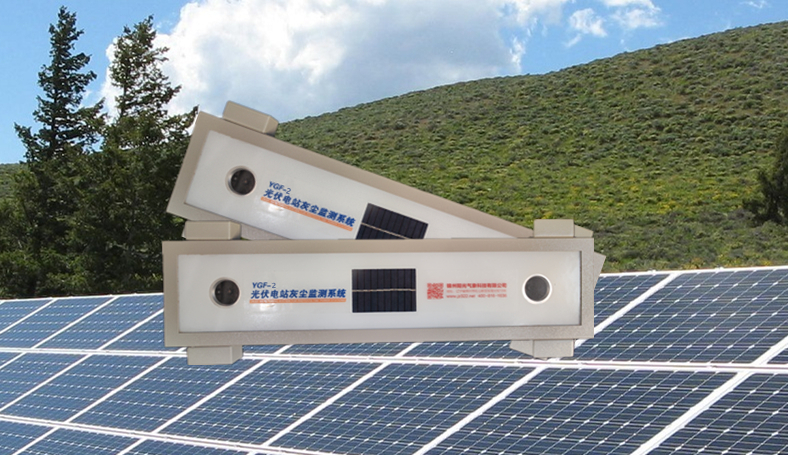

YGF-2 光伏電站灰塵監測系統
對于長時間運行的光伏發電系統，面板積塵對其影響不可小覷。面板表面的灰塵具有反射、散射和吸收太陽輻射的作用，可降低太陽的透過率，造成面板接收到的太陽輻射減少，輸出功率也隨之減小。鑒于此，我公司研發生產了YGF-2型光伏電站灰塵監測儀，可以直接應用工業標準法則測量并計算因灰塵引起的損失指數，從而避免了發電效率的損失及清洗成本的浪費，有效提高電站收益。
一、產品概述
對于長時間運行的光伏發電系統，面板積塵對其影響不可小覷。面板表面的灰塵具有反射、散射和吸收太陽輻射的作用，可降低太陽的透過率，造成面板接收到的太陽輻射減少，輸出功率也隨之減小。積塵清洗費用越來越成為光伏電站運維的主要成本，迫切需要一種監測方式能在發電效率和清洗成本之間找到平衡，有效地提高電站的收益。鑒于此，我公司研發生產了YGF-2型光伏電站灰塵監測儀，可以直接應用工業標準法則測量并計算因灰塵引起的損失指數，電站的運維人員不再需要通過經驗?zāi)繙y(cè)，根據監測儀給出的因灰塵累計影響到的功率輸出值，可以精確地判斷面板清洗的時機，從而避免了發電效率的損失及清洗成本的浪費，有效提高電站收益。
二、主要功能
通過測量污染物的比例（SR），實時轉化為發電量的損失，幫助光伏運維人準確掌握何時、何地進行組件清洗。降低成本，通過測量，使運維人員知道粉塵顆粒對發電功率的影響程度、何時達到需要清潔的臨界點，優化清潔周期。通過4G/5G無線通訊也可以將數據信息傳送給移動端，且可以通過移動端對系統進行操作。
三、工作原理

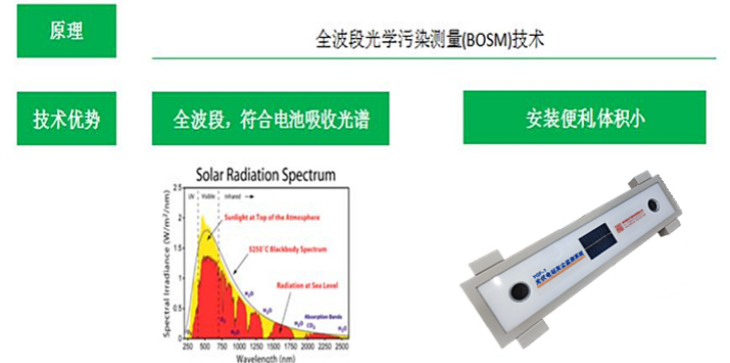

YGF-2型設備運用了一項先進的光學污染測量技術，即光學污染測量（BOSM）技術，該技術能夠精確地測定傳輸損耗，并在技術報告中被稱為污染率。為了完成這項測量任務，YGF-2設備配備了兩個高精度傳感器。這些傳感器內置藍色脈沖LED和光電二極管，它們協同工作，通過測量從YGF-2玻璃蓋頂部反射回來的光線強度來實現測量。設備通過對比發射光的強度與反射光的強度，能夠計算出污染率，從而為用戶提供精確的光學污染程度數據。
三、產品特點

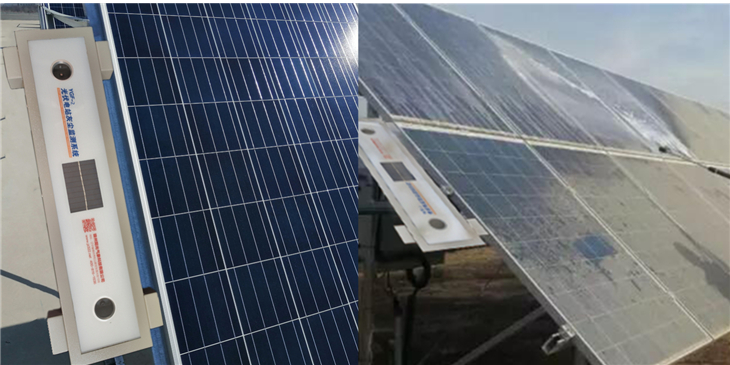

1、具備安裝靈活性，能夠集成于太陽能陣列的任一側或中心位置，從而提供更為可靠的數據；
2、可多點組網測量，根據風向和組件位置，整個光伏電站的污染率可能會有所不同，建議安裝多臺設備，以提供工廠的污染地圖，進而優化現場面板清洗計劃，降低成本，提高收益；
3、小面板采用符合太陽能工業標準的材料，更貼近組件的實際測試效果，從而實現更精確的補償；
4、具有RS-485輸出，Modbus協議，兼容性強，便于連接到電站的SCADA系統，可作為獨立系統監測，也可與環境監測站相連接，共享相關數據；
5、免維護型，經過簡單的初始校準以適應本地灰塵特性后，便無需額外的維護工作。只需在清洗光伏組件時，采用相同的清潔方法，無需專門安排人員進行實時清潔。
6、整體機構緊湊堅固，無轉動部件，防水、防塵；
7、專利產品，采用先進的光學技術，測量精度高，性能穩定；
8、不依賴于外部光源可全天24小時實時持續監測，設備自帶光源，即使在晚上或陰天，灰塵監測也不受影響，這樣有利于運維商快速、及時地啟動清潔措施而不必等待陽光；
9、全天24小時實時在線監測，測量間隔可設置；
10、儀器自帶上位機管理軟件，同時也開放通訊協議，支持二次集成開發；
11、可擴展組件背板溫度監測功能，以滿足更多用戶現場監測的需求；
12、由于YGF-2安裝在光伏陣列中，與光伏組件同一時間同種方式清潔，清潔前后對比污染率數據，便于對清潔效果進行評估，尤其適合非人工清潔方式。
四、技術參數
|
序號
|
名稱
|
參數
|
|
1
|
污染比例（SR）范圍
|
100～50%
|
|
2
|
測量精度
|
90 to 100%: ±1%
80 to 90%：±2%
50 to 80%：±5%
|
|
3
|
數據通訊
|
RS485或4G
|
|
4
|
通訊協議
|
標準modbus協議
|
|
5
|
工作電壓
|
AC220V或DC12V
|
|
6
|
功耗
|
<2W
|
|
7
|
工作溫度
|
-40～70℃
|
|
8
|
面板材料
|
標準PV玻璃
|
|
9
|
儀器尺寸
|
700*210*100mm
|
|
10
|
儀器重量
|
8.5kg
|
|
11
|
防護等級
|
IP66
|
|
12
|
測量原理
|
光學原理
|
|
13
|
穩定性
|
自動校準，優于全量程1%每年
|
|
14
|
可擴展功能
|
組件溫度、太陽輻射等
|
|
15
|
儀器內存
|
4M存儲器，可存儲數據半年以上
|
|
16
|
響應時間
|
1S
|
|
17
|
殼體材質
|
金屬、噴塑防腐涂層
|
五、工程案例
